Conectar entradas auxiliares adicionales en un VG54

Cada terminal telemático vehicular (VG) viene con entradas auxiliares que puede usar para conectar dispositivos adicionales a su equipo. Puede conectar hasta cinco líneas auxiliares directamente al VG54. Para agregar puertos auxiliares adicionales, primero conecte un conector Molex de 8 pines (CBL-VG-CAUX) desde el puerto de diagnóstico del vehículo al VG54. Luego conecte el Concentrador de entradas auxiliares (ACC-AUX) al VG54.

El cable se conecta al conector Molex de 8 pines en el concentrador de diagnóstico y se conecta al VG54. Proporciona la capacidad de conectar en cadena múltiples accesorios usando los puertos auxiliares (como los botones de pánico o de privacidad) al mismo tiempo que permite entradas auxiliares en las líneas que aún no están en uso.

Después de instalar los dispositivos auxiliares, la información está disponible casi instantáneamente en el panel de Samsara. Consulte el Informe sobre el uso de los equipos y su panel de Samsara en Vista general de la flota ( ) para ver cómo y dónde su flota utiliza el equipo.

El cable CBL-VG-CAUX es solo para VG54 y debe usarse primero.

Utilice el cable correspondiente de acuerdo con el siguiente mapeo de entrada de línea auxiliar VG54:

Entrada	Cable
AUX 1	CBL-VG-CAUX
AUX 2	CBL-VG-CAUX
AUX 3	CBL-VG-CAUX
AUX 4	CBL-VG-CAUX
AUX 5	CBL-VG-CAUX
AUX 6	ACC-AUX
AUX 7	ACC-AUX
AUX 8	ACC-AUX
AUX 9	ACC-AUX
AUX 10	ACC-AUX
AUX 11	ACC-AUX
AUX 12	ACC-AUX
AUX 13	ACC-AUX

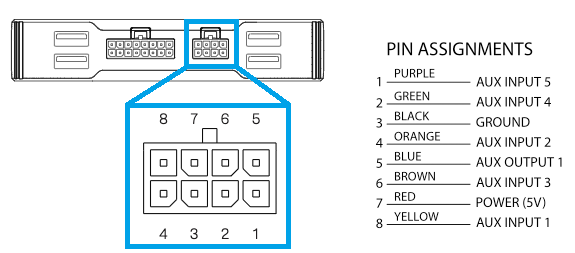

La siguiente imagen muestra las asignaciones de pines para el conector Molex de 8 pines (CBL-VG-CAUX) que se utiliza en el VG54.

Después de instalar sus dispositivos auxiliares, la información está disponible prácticamente al instante en el panel de Samsara. Vea el informe de equipos y la vista general de la flota para ver cómo y dónde su flota usa el equipo.

Para cada entrada auxiliar que desee conectar:

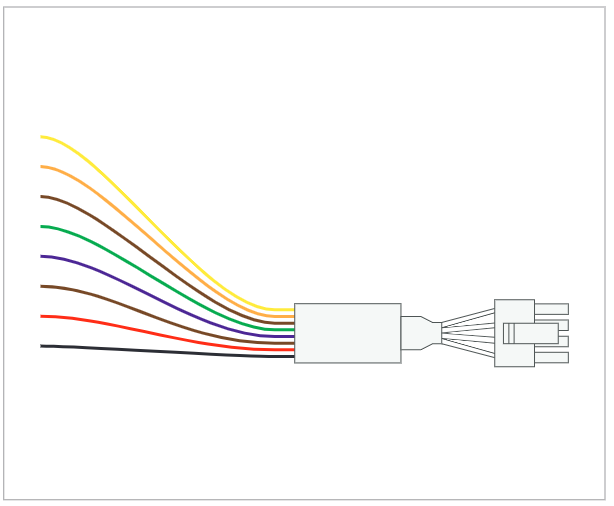

1. Consulte la siguiente tabla para identificar el cable de color que se utilizará para conectar el equipo deseado a la entrada auxiliar.

   Asignaciones de pines	Color del cable
   AUX 1	Amarillo
   AUX 2	Naranja
   AUX 3	Marrón
   AUX 4	Verde
   AUX 5	Púrpura
   AUX 1	Azul
   Alimentación (5v constante)[a][a]	Rojo
   Tierra	Negro
   [a] La fuente de voltaje es la batería; por lo tanto, el voltaje es constante incluso cuando el motor del vehículo está apagado.

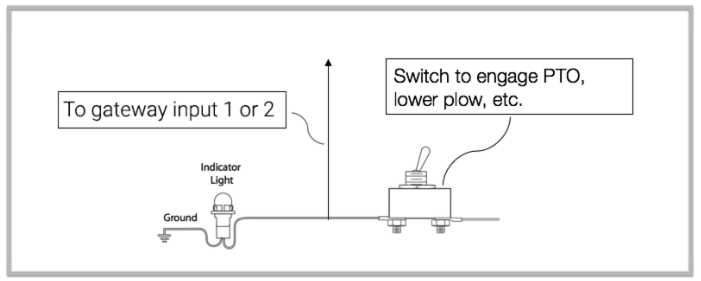

2. Conecte la entrada auxiliar para conectar sus luces, relés, interruptores y demás equipos.

   Recomendamos usar un cable de cobre de calibre 20.



3. Verifique el voltaje en la entrada.

   Cuando el voltaje supera los 5 V, el VG considera que el dispositivo está encendido. Un voltaje por debajo de 3.3 V se considera apagado. Si el voltaje permanece apagado, vuelva a verificar las asignaciones de pines y que los cables estén conectados firmemente.

4. Complete la configuración desde el panel de Samsara. Consulte Configurar una entrada auxiliar.
