Intégration de caméras tierces à l'aide du connecteur de caméra HD Samsara

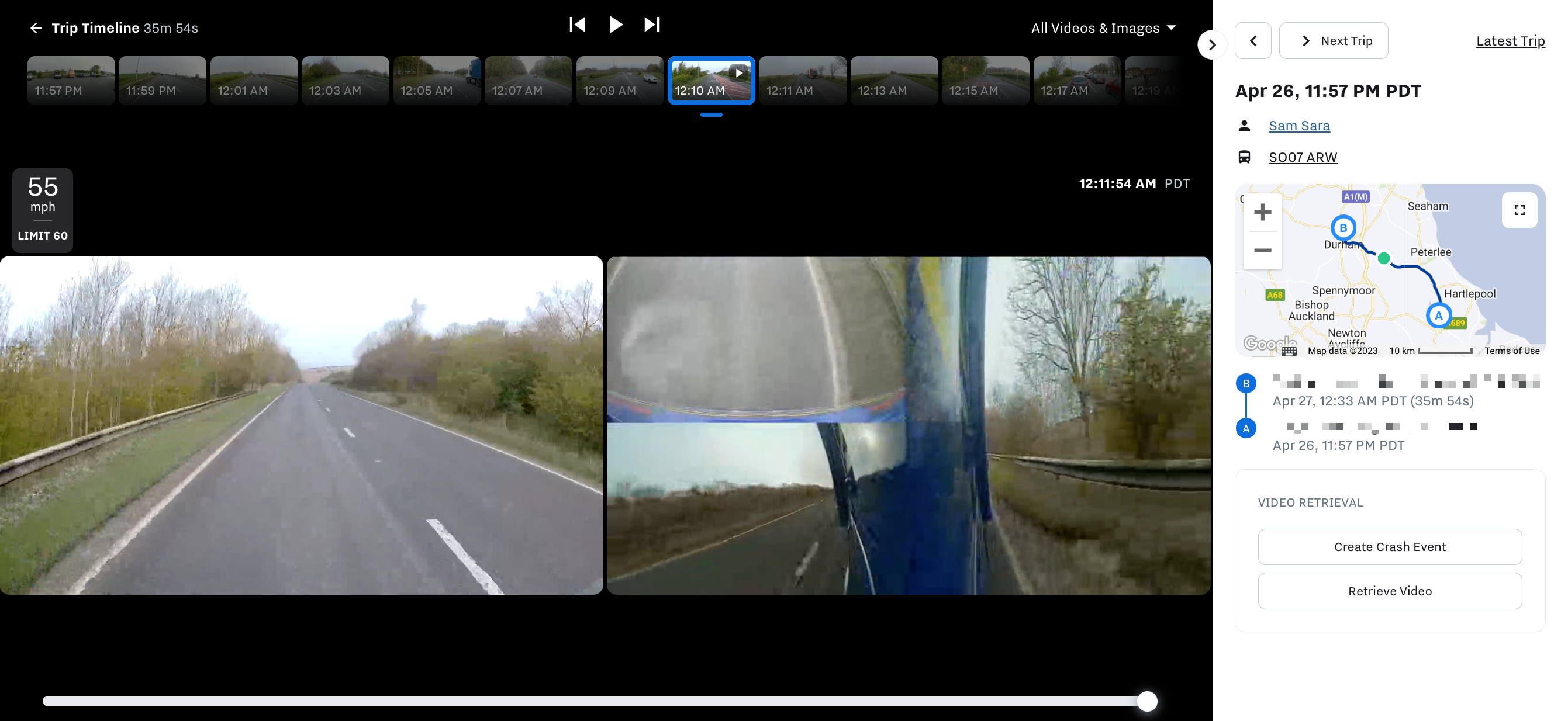

Le connecteur de caméra HD Samsara vous permet d'étendre votre configuration actuelle de la caméra embarquée Samsara pour connecter jusqu'à quatre caméras tierces compatibles par véhicule à votre tableau de bord Samsara.

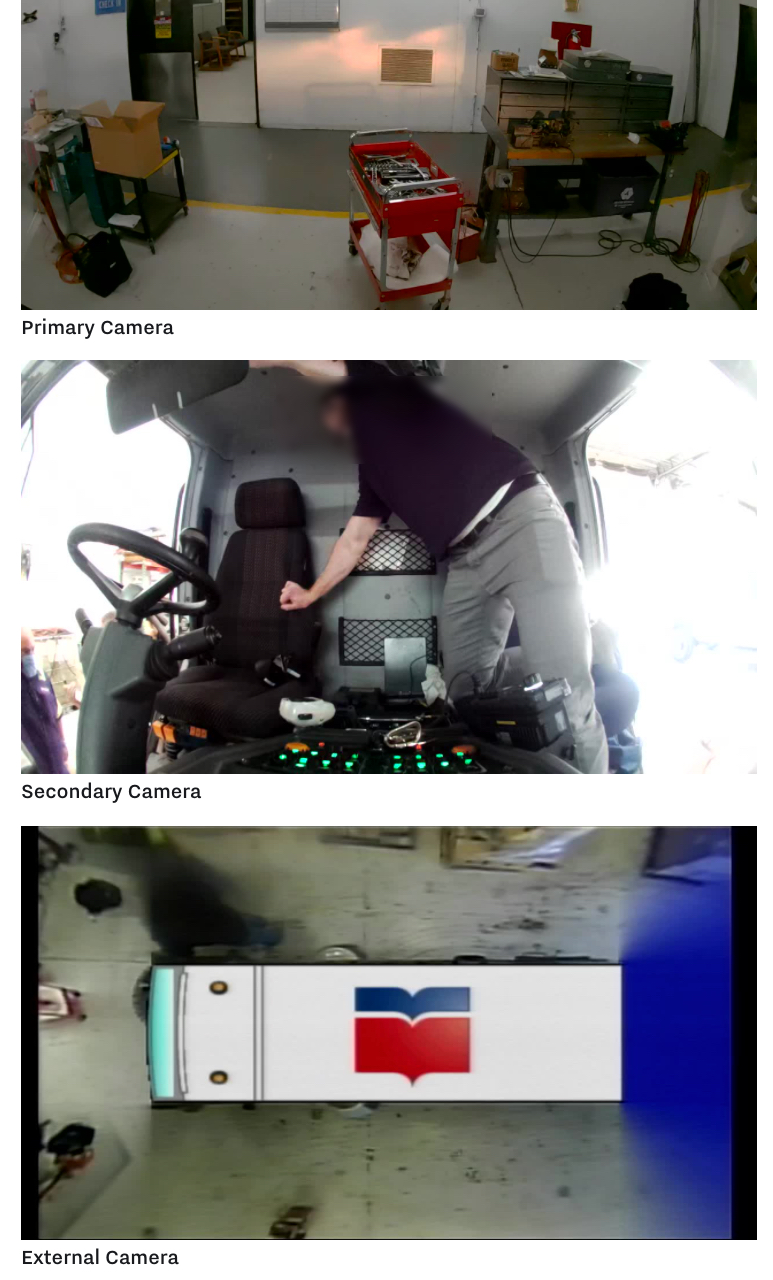

Pour une comparaison des fonctionnalités du connecteur de caméra Samsara et pour afficher les fonctionnalités disponibles à l'aide du connecteur, voir Prise en charge des fonctionnalités par modèle de caméra embarquée. En utilisant la configuration de la caméra embarquée et du connecteur de caméra, les types de détection suivants incluront des images provenant de caméras tierces :

• Le VG a détecté des événements graves (telles qu’un freinage brusque et un accident)

• Collision avant

• Respect des distances

• Arrêt incomplet

Note

La détection de violations de la politique n'est pas prise en charge avec le connecteur de caméra.

Options de caméra compatibles tierces

Le tableau suivant récapitule les fonctionnalités tierces compatibles. Si votre caméra dispose d'un type de connexion ou d'un signal vidéo non répertorié ici, vous devrez acheter un adaptateur auprès d'un fournisseur tiers pris en charge.

Composant	Options
Type de connexion	Entrée vidéo : GX12 femelle (4 broches) Sortie vidéo: GX12 mâle (4 broches)
Signal vidéo	CVBS (NSTC ou PAL) AHD

Consultez le fabricant pour les options. Le tableau suivant répertorie les équipements compatibles avec l'équipement Samsara Camera Connector. Cette liste n'est pas une liste exhaustive. Vérifiez toujours la compatibilité du connecteur et du signal.

Catégorie	Fabricant	Numéro de modèle	Description
Caméras	Brigade	VBV-790C	Caméra de recul
	Brigade	VBV-300C	Caméra latérale
	Motor Max	MM720SVAHD	Caméra latérale
	Pro-Vision	CAM-313C-1	Caméra de recul PV
	Pro-Vision	IA-DVR-912	Caméra HD à profil bas
	Pro-Vision	IA-DVR-920	Caméra standard HD
	Pro-Vision	CAM-313C-1	Caméra de recul
	Pro-Vision	CAM-313MS	Caméra latérale PV
	Pro-Vision	DVR-921-AHD	Caméra mini-dôme
	Pro-Vision	IA-DVR-1920-AHD	Caméra standard HD
	Pro-Vision	IA-DVR-912-AHD (PC-1912-AHD)	Caméra HD à profil bas
	Rear View Safety	RVS-770-AHD	Caméra de recul
	Rear View Safety	RVS-775-AHD	Caméra latérale
	Rear View Safety	RVS-775LAHD	Caméra latérale
	Rear View Safety	RVS-ARM	Caméra latérale
	Rosco	STSC141CO Rév. E	Caméra de recul
	Rosco	STSC168	Caméra frontale
	Rosco	STSC167	Caméra frontale
	Rosco	STSK7433	Kit caméra et moniteur
	Safety Vision	SV-625B	Caméra de recul
	Safety Vision	SV-625B-KIT	Kit de caméra
	Safety Vision	SV-650FHD-KIT	Kit de caméra
	Safety Vision	SV-EXTCAM-1080B	Caméra
Moniteurs	Brigade	VBV-770M	Moniteur Brigade
	Motor Max	MM7091AHD	Moniteur de tableau de bord AHD 7"
	Pro-Vision	IA-PM-1970S	Moniteur
	Pro-Vision	IA-PM-1980S	Quadruple écran tactile 7"
	Rear View Safety	RVS-3710-DVR	Moniteur / DVR
	Rear View Safety	RVS-6137Q-AHD	Moniteur LCD TFT 7"
	Rosco	STSM250MO RÉV A	Moniteur LCD 7"
	Safety Vision	SV-LED7-S	Moniteur HD 7"
	Safety Vision	SV-LCD-56BA	Moniteur 5,6"
Multiplexeur	Pro-Vision	MUL.604	Multiplexeur PV, 4 canaux
	Pro-Vision	MUL.802	Multiplexeur PV, 2 canaux
	Pro-Vision	MUL.804	Multiplexeur PV, 4 canaux
	Rear View Safety	RVS-501N-4	Multiplexeur divisé AHD
	Safety Vision	SV-4CCB-AHD	Multiplexeur AHD
	Rosco	STSS1000A	Multiplexeur, 4 canaux
DVR	Pro-Vision	IA-DVR-906T0-128	DVR HD hybride à 10 canaux
	Pro-Vision	PD-1900	DVR hybride
	Brigade	MDR-504GW-1-G2-CMR	Enregistreur numérique mobile 4 canaux

Installer un connecteur de caméra HD Samsara

Astuce

Utilisez le flux de travail détaillé suivant ou la Guide d'installation (PDF).

Avant de commencer l'installation du connecteur de caméra HD Samsara, effectuez les tâches suivantes :

• Vérifiez que votre équipement de caméra tiers est compatible avec le connecteur de caméra Samsara. Pour les exigences compatibles, voir Options de caméra compatibles tierces.

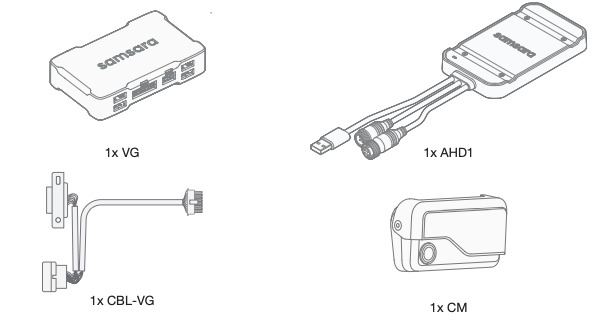

• Rassemblez les équipements suivants :

  	VG54/H Câble VG AHD1 avec trois connecteurs de câble : Câble USB de 1 m (3 ft) Câble GX12 mâle de 15 cm (0,5 ft) (CAMÉRA) Câble GX12 femelle de 15 cm (0,5 ft) (AFFICHAGE) CM3x Câble USB de 1 m (3 ft)
  Selon votre configuration, vous pouvez également avoir besoin d'un câble d'extension GX12 (non fourni).

• Installez votre VG54-NA.

• Installez votre CM31/CM32.

Pour connecter une caméra tierce à l'aide du connecteur de caméra HD Samsara :

1. Connectez l'USB du connecteur de caméra HD au VG54-NA.

   Si la distance entre l'AHD1 et le VG est supérieure à 1 m (10 ft), vous pouvez commander un câble d'extension USB (CBL-CM-B3AU) auprès de Samsara.

2. Utilisez les attaches zippées fournies pour fixer solidement le connecteur de caméra HD avec le logo tourné vers l'extérieur.



   L'emplacement et le style d'installation varient selon le véhicule en fonction de l'espace disponible.

3. Terminez le montage :

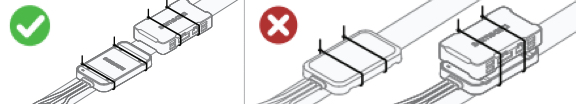

   • Sans affichage en cabine : Montez le connecteur de caméra HD près du VG, mais assurez-vous que les deux unités disposent d'une ventilation adéquate pour dissiper la chaleur.

     Avertissement

     N'empilez pas l'unité sur le VG car cela entraverait la dissipation thermique et entraînerait une surchauffe de l'unité.

     Si votre installation comprend plusieurs caméras et un multiplexeur, connectez toutes les caméras au multiplexeur.



   • Avec un affichage en cabine :

     1. Passez le câble USB à l'arrière de la cabine.

     2. Si possible, montez le connecteur de caméra HD près du moniteur dans la cabine pour vous assurer que la longueur du câble GX12 est adéquate pour la connexion. Aucun câble d'extension ne devrait être nécessaire.

4. Connectez le système de caméra au câble GX12 mâle du connecteur de caméra HD.

5. Connectez le câble femelle GX12 du connecteur de caméra HD à l'entrée vidéo du moniteur dans la cabine.

6. Pour confirmer que les caméras sont correctement positionnées, vérifiez d'abord que le VG est sous tension, que le CM3X enregistre et que les caméras tierces sont sous tension. Ensuite, passez à Tester le positionnement de la caméra de tableau de bord.
