Connecter des entrées auxiliaires supplémentaires sur le VG54

Chaque boîtier télématique véhicule (VG) est livrée avec des entrées auxiliaires que vous pouvez utiliser pour connecter des appareils supplémentaires à votre équipement. Vous pouvez connecter jusqu'à cinq lignes auxiliaires directement au VG54. Pour ajouter des ports auxiliaires supplémentaires, connectez d'abord un connecteur Molex à 8 broches (CBL-VG-CAUX) du port de diagnostic du véhicule au VG54. Connectez ensuite le Concentrateur d’entrées auxiliaires (ACC-AUX) au VG54.

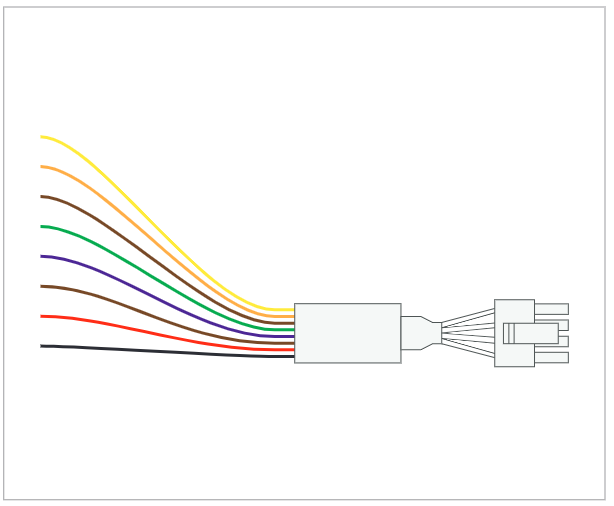

Le câble se branche sur le connecteur Molex 8 broches du port de diagnostic au VG54. Il offre la possibilité de connecter en série plusieurs accessoires à l’aide des ports auxiliaires (tels que les boutons de panique ou de confidentialité) tout en permettant la connexion des entrées auxiliaires aux lignes qui ne sont pas déjà utilisées.

Une fois les appareils auxiliaires installés, les informations sont disponibles presque instantanément dans le tableau de bord Samsara. Consultez le Rapport d'utilisation de l'équipement et votre tableau de bord Samsara Aperçu de la flotte ( ) pour voir comment et où votre flotte utilise l'équipement.

Le câble CBL-VG-CAUX est disponible pour le VG54 uniquement et doit être utilisé en premier.

Utilisez le câble correspondant conformément au mappage des entrées auxiliaires du VG54 suivant :

Entrée	Câble
AUX 1	CBL-VG-CAUX
AUX 2	CBL-VG-CAUX
AUX 3	CBL-VG-CAUX
AUX 4	CBL-VG-CAUX
AUX 5	CBL-VG-CAUX
AUX 6	ACC-AUX
AUX 7	ACC-AUX
AUX 8	ACC-AUX
AUX 9	ACC-AUX
AUX 10	ACC-AUX
AUX 11	ACC-AUX
AUX 12	ACC-AUX
AUX 13	ACC-AUX

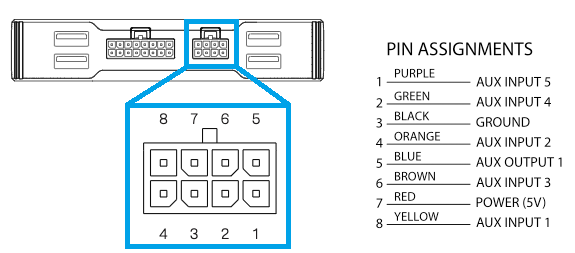

L'image suivante affiche les affectations des broches pour le connecteur Molex à 8 broches (CBL-VG-CAUX) utilisé avec le VG54.

Après avoir installé vos appareils auxiliaires, les informations sont disponibles presque instantanément dans le tableau de bord Samsara. Consultez le rapport de l’équipement et l’aperçu de la flotte pour voir comment et où votre flotte utilise l’équipement.

Si vous souhaitez connecter une entrée auxiliaire, suivez la procédure suivante :

1. Reportez-vous au tableau suivant pour identifier la couleur du câble à utiliser pour connecter l’équipement souhaité à l’entrée auxiliaire.

   Affectation des broches	Couleur du câble
   AUX 1	Jaune
   AUX 2	Orange
   AUX 3	Marron
   AUX 4	Vert
   AUX 5	Violet
   AUX 1	Bleu
   Puissance (5 V constante)[a][a]	Rouge
   Masse	Noir
   [a] La source de tension est la batterie ; par conséquent, la tension est constante même lorsque le moteur du véhicule est arrêté.

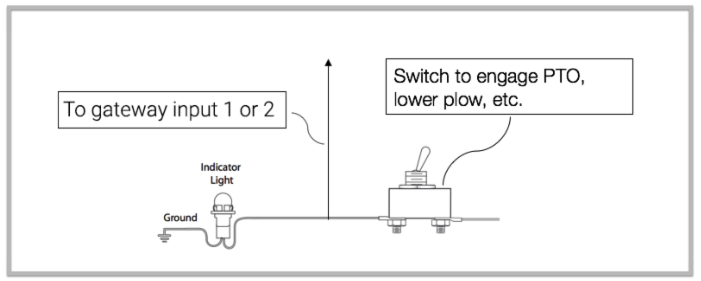

2. Utilisez l’entrée auxiliaire pour connecter vos lumières, relais, interrupteurs ou autres équipements.

   Nous recommandons l’utilisation de fils de cuivre de calibre 20.



3. Vérifiez la tension d’entrée.

   Lorsque la tension dépasse 5 V, le VG considère l'appareil allumé. Une tension inférieure à 3,3 V est considérée comme éteinte. Si la tension reste coupée, vérifiez à nouveau les affectations des broches et que les fils sont fermement connectés.

4. Terminez la configuration à partir du tableau de bord Samsara. Voir Configurer une entrée auxiliaire.
