Cargo Monitor (CRGO)-sensoren

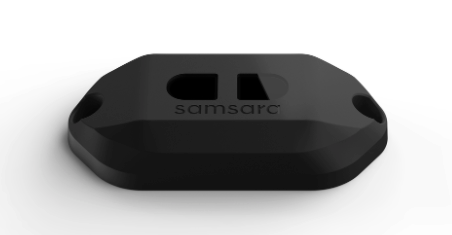

De Samsara Cargo Monitor-sensor is een draadloze sensor die u in elk type gesloten container kunt inzetten om inzicht te geven in de aan- of afwezigheid van lading. Gebruik Cargo Monitor-sensoren om te detecteren wanneer vracht wordt geladen of gelost om de veiligheid en de havenactiviteiten te vergroten.

Cargo Monitor-sensoren zijn ideaal voor koeltrailers die onderhevig zijn aan vocht en hogedrukreiniging: De sensoren hebben een IP67-classificatie en zijn weerbestendig om te projecteren tegen spatten, spatten, stof en slijtage door omgevingsfactoren.

Voor een beter zicht op meerdere trailerzones of laadruimtes kunt u meerdere sensoren in dezelfde trailer inzetten. De sensoren zijn eenvoudig te installeren en vereisen geen ingewikkelde bedrading of kabels.

De Cargo Monitor-sensor verzendt elke 10 minuten gegevens naar Samsara IOT Gateways, zodat u tijdig sensorgegevens en waarschuwingen krijgt wanneer de ladingstatus verandert. De Cargo Monitor-sensor werkt 4-5 jaar op één enkele AA-batterij.

Kegelveldgrootte

De Cargo Sensor kan alles detecteren in de kegel van het infraroodsignaal dat door het apparaat wordt uitgezonden en gedetecteerd. Als het iets binnen een straal van 175 cm (5 voet) detecteert, wordt het geregistreerd als Vol; anders wordt het geregistreerd als Leeg.

Opmerking

Deze waarde kan niet worden gewijzigd, behalve door Samsara; Neem contact op met de ondersteuning om de waarde voor een apparaat te wijzigen.

De infraroodkegel heeft een gezichtsveld van 6 graden. De volgende tabel toont de doorsnedediameter van de kegel op verschillende afstanden van de sensor. Als er een object wordt gedetecteerd binnen de dwarsdoorsnedediameter van de kegel, registreert de Cargo Monitor als Vol.

Afstand vanaf vrachtmonitor (inch)	Dwarsdoorsnedediameter van kegel (inch)
6 (0,5 voet)	0.62
12 (1 voet)	1.24
24 (2 voet)	2.52
36 (3 voet)	3.78
48 (4 voet)	5.02
60 (5 voet)	6.28
72 (6 voet)	7.52
84 (7 voet)	8.8
96 (8 voet)	10.06
108 (9 voet)	11.32
120 (10 voet)	12.58

Installeer een Cargo Monitor (CRGO)-sensor

Om uw lading te monitoren, installeert u doorgaans een Cargo Monitor-sensor aan het plafond van de trailer, naar beneden gericht.

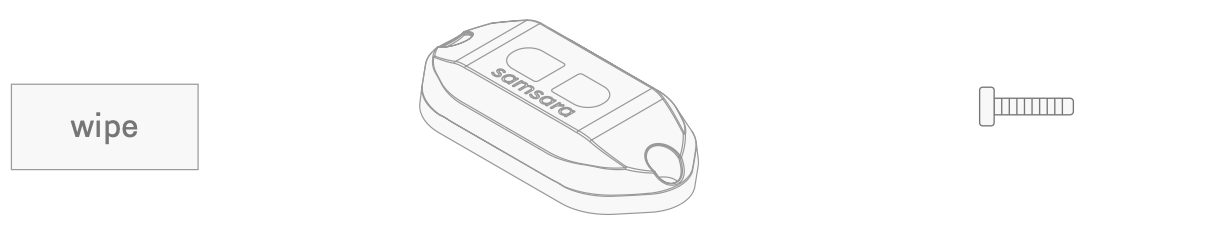

Om een Cargo Monitor-sensor te installeren, heeft u het volgende nodig:

1x Alcoholdoekje

1x Sensor (kleefstof bevestigd)

2x Phillips metalen boorschroeven met ronde kop, 410 roestvrij staal, #8-18 draadmaat, 1/2" lang (meegeleverd)

1. Identificeer het montagegebied.

   Tip

   Omdat de montagelocatie die u kiest de nauwkeurigheid van infraroodmetingen kan beïnvloeden, dient u de volgende aanbevelingen in acht te nemen:

   • Monteer de sensor aan het plafond van de aanhangwagen, naar beneden gericht.

   • Zorg ervoor dat de lading zich binnen kijkafstand van de Cargo Monitor bevindt (zie Kegelveldgrootte).

   • Plaats de monitor direct boven het gebied waar doorgaans vracht wordt opgeslagen en zorg ervoor dat er minimaal 10 minuten zijn verstreken, zodat de monitor een nieuw gegevenspunt kan registreren. De monitor maakt via Bluetooth draadloos verbinding met de gateway.

   • Zorg ervoor dat de Cargo Monitor zich binnen 30 meter van een gateway bevindt.

   • Monteer op minimaal 20 centimeter afstand van elke muur.

   • Kies een locatie met een glad oppervlak. Gladdere oppervlakken reflecteren infrarood beter dan getextureerde diensten.

   • Kies een locatie met minimale reflectie op het laadoppervlak.

   • Vermijd interferentie van metalen oppervlakken die Bluetooth-interferentie tussen de Cargo Monitor en de gateway kunnen veroorzaken.

2. Maak het montagegebied schoon met het meegeleverde alcoholdoekje.

3. Plaats de sensor op de geïdentificeerde locatie aan het plafond.

4. Bevestig de sensor op het oppervlak met de meegeleverde lijm.

5. (Optioneel) Voor meer stabiliteit kunt u het vastzetten met de meegeleverde schroeven.

6. Om te verifiëren dat de sensor rapporteert, logt u in op de Samsara-dashboard en selecteer Instellingen ( ) > Apparaten > Apparaten > Sensoren om de sensoren en signaalstatus te bekijken.

Aanvullende installatiebronnen voor Cargo Monitor

Voor afdrukbare installatie-instructies, zie de Installatiehandleiding voor vrachtsensor (PDF-bestand).
