Elke Vehicle Gateway (VG) wordt geleverd met extra ingangen die u kunt gebruiken om extra apparaten op uw apparatuur aan te sluiten. U kunt maximaal vijf hulplijnen rechtstreeks op de VG54 aansluiten. Om extra hulppoorten toe te voegen, sluit u eerst een 8-pins Molex-connector (CBL-VG-CAUX) aan vanaf de diagnosepoort op het voertuig naar de VG54. Sluit vervolgens de Hulpingangshub (ACC-AUX) naar de VG54.
De kabel wordt aangesloten op de 8-pins Molex-connector op de diagnosehub en wordt aangesloten op de VG54. Het biedt de mogelijkheid om meerdere accessoires in serie te schakelen met behulp van de hulppoorten (zoals de paniek- of privacyknoppen), terwijl er nog steeds aux-ingangen mogelijk zijn op de lijnen die nog niet in gebruik zijn.
Nadat u hulpapparaten hebt geïnstalleerd, is de informatie vrijwel onmiddellijk beschikbaar in de Samsara-dashboard. Bekijk de Rapport over apparatuurgebruik en jouw Samsara-dashboard Vlootoverzicht ( ) om te zien hoe en waar uw wagenpark de apparatuur gebruikt.
De CBL-VG-CAUX kabel is alleen voor VG54 en moet eerst worden gebruikt.
Gebruik de relevante kabel volgens de volgende VG54 hulplijningangstoewijzing:
|
Invoer |
Kabel |
|---|---|
|
AUX 1 |
CBL-VG-CAUX |
|
AUX 2 |
CBL-VG-CAUX |
|
AUX 3 |
CBL-VG-CAUX |
|
AUX 4 |
CBL-VG-CAUX |
|
AUX 5 |
CBL-VG-CAUX |
|
AUX 6 |
ACC-AUX |
|
AUX 7 |
ACC-AUX |
|
AUX 8 |
ACC-AUX |
|
AUX 9 |
ACC-AUX |
|
AUX 10 |
ACC-AUX |
|
AUX 11 |
ACC-AUX |
|
AUX 12 |
ACC-AUX |
|
AUX 13 |
ACC-AUX |

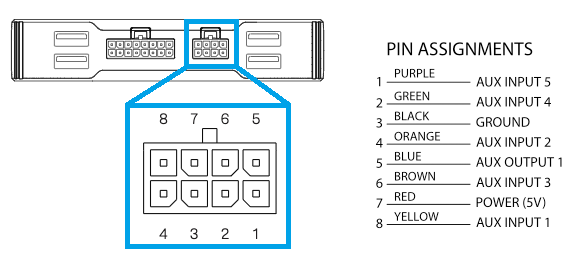

De volgende afbeelding toont de pintoewijzingen voor de 8-pins Molex-connector (CBL-VG-CAUX) die wordt gebruikt met de VG54.
Nadat u uw hulpapparaten hebt geïnstalleerd, is de informatie vrijwel onmiddellijk beschikbaar in de Samsara-dashboard. Bekijk de Apparatuurrapport en Vlootoverzicht om te zien hoe en waar uw wagenpark de apparatuur gebruikt.
Voor elke aux-ingang die u wilt aansluiten:
-

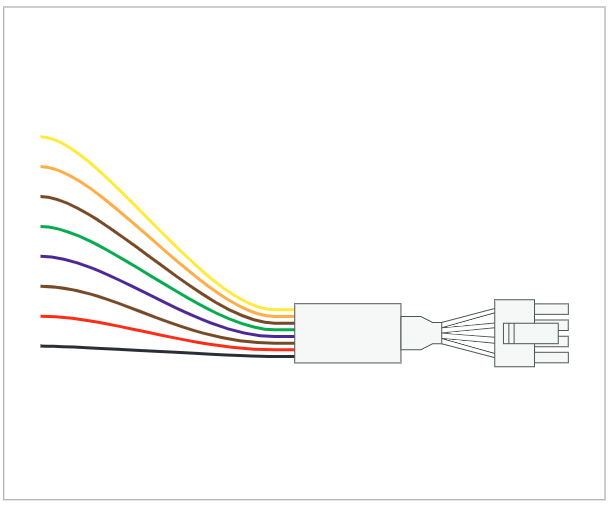

Raadpleeg de volgende tabel om de gekleurde draad te identificeren die u moet gebruiken om de gewenste apparatuur op de aux-ingang aan te sluiten.
Pin-toewijzingen
Draadkleur
AUX-ingang 1
Geel
AUX-ingang 2
Oranje
AUX-ingang 3
Bruin
AUX-ingang 4
Groente
AUX-ingang 5
Paars
AUX-uitgang 1
Blauw
Rood
Grond
Zwart
[a] De spanningsbron is de batterij; daarom is de spanning constant, zelfs als de motor van het voertuig is uitgeschakeld.
-

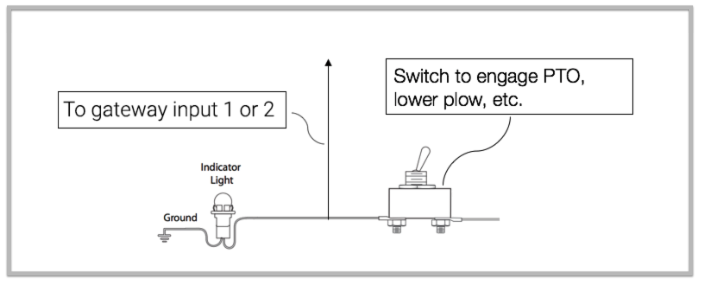

Sluit de aux-ingang aan om uw lampen, relais, schakelaars of andere apparatuur aan te sluiten.
Wij adviseren het gebruik van 20-gauge koperdraad.
-
Controleer de spanning op de ingang met een voltmeter.
Wanneer de spanning 5 V overschrijdt, beschouwt de VG het apparaat als Aan. Een spanning onder 3,3 V wordt als Uit beschouwd. Als de spanning uit blijft, controleer dan opnieuw de pintoewijzingen en of de draden stevig zijn aangesloten.
-
Voltooi de installatie vanaf het Samsara-dashboard. Zie Configureer een hulpingang.
