Jedes Fahrzeug-Gateway (VG) verfügt über zusätzliche Eingänge, die Sie zum Anschließen zusätzlicher Geräte an Ihre Ausrüstung verwenden können. Sie können bis zu fünf Nebenleitungen direkt an das VG54 anschließen. Um zusätzliche Hilfsanschlüsse hinzuzufügen, schließen Sie zuerst einen 8-poligen Molex-Stecker (CBL-VG-CAUX) vom Diagnoseanschluss am Fahrzeug an das VG54 an. Verbinden Sie dann die Hilfseingangshub (ACC-AUX) zum VG54.

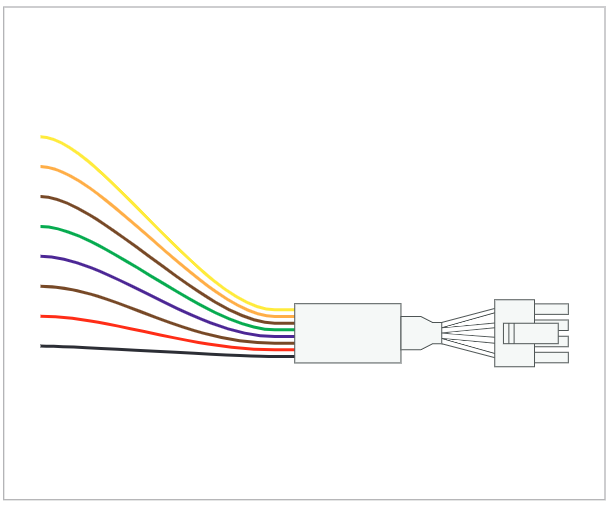

Das Kabel wird in den 8-poligen Molex-Stecker am Diagnostic-Hub eingesteckt und mit dem VG54 verbunden. Dies ermöglicht das Hintereinanderschalten mehrerer Zubehörteile über die Hilfseingänge (z. B. die Panik- oder Privatsphäretaste), während gleichzeitig weiterhin Hilfseingänge für die nicht bereits verwendeten Leitungen bereitgestellt werden.
Nachdem Sie Zusatzgeräte installiert haben, sind die Informationen fast sofort im Samsara-Dashboard verfügbar. Sehen Sie sich den Ausrüstungsbericht und die Flottenübersicht ( ) Ihres Samsara-Dashboard an, um zu sehen, wie und wo Ihre Flotte die Ausrüstung nutzt.
Das Kabel CBL-VG-CAUX ist nur für VG54 geeignet und sollte zuerst verwendet werden.
Verwenden Sie das entsprechende Kabel gemäß der folgenden Darstellung der VG54-Hilfseingangsleitungen:
|
Eingang |
Kabel |
|---|---|
|
AUX 1 |
CBL-VG-CAUX |
|
AUX 2 |
CBL-VG-CAUX |
|
AUX 3 |
CBL-VG-CAUX |
|
AUX 4 |
CBL-VG-CAUX |
|
AUX 5 |
CBL-VG-CAUX |
|
AUX 6 |
ACC-AUX |
|
AUX 7 |
ACC-AUX |
|
AUX 8 |
ACC-AUX |
|
AUX 9 |
ACC-AUX |
|
AUX 10 |
ACC-AUX |
|
AUX 11 |
ACC-AUX |
|
AUX 12 |
ACC-AUX |
|
AUX 13 |
ACC-AUX |

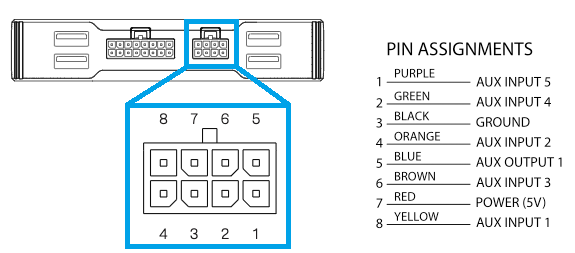

Das folgende Bild zeigt die Pinbelegung für den 8-poligen Molex-Stecker (CBL-VG-CAUX), der mit dem VG54 verwendet wird.
Nachdem Sie Ihre Hilfsgeräte installiert haben, sind die Informationen fast sofort im Samsara-Dashboard verfügbar. Sehen Sie sich den Ausrüstungsbericht und Ihre Flottenübersicht an, um zu erfahren, wie und wo Ihre Flotte die Ausrüstung verwendet.
Folgendes gilt für jeden Hilfseingang, den Sie anschließen möchten:
-
Anhand der folgenden Tabelle können Sie feststellen, welche Farbe das Kabel hat, mit dem Sie das gewünschte Gerät an den Hilfseingang anschließen.
-

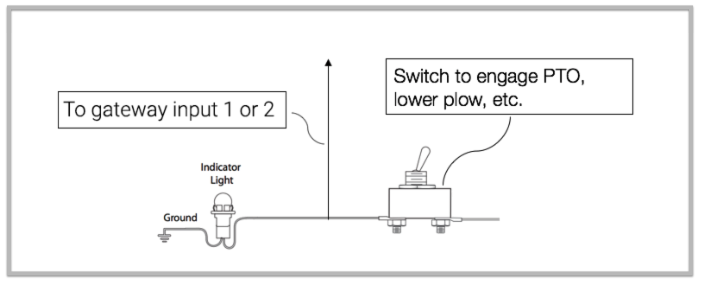

Verdrahten Sie den Hilfseingang, um Ihre Beleuchtung, Relais, Schalter oder andere Geräte anzuschließen.
Wir empfehlen die Verwendung von 20-Gauge-Kupferdraht.
-
Überprüfen Sie die Spannung am Eingang.
Wenn die Spannung 5 V überschreitet, betrachtet das VG das Gerät als eingeschaltet. Eine Spannung unter 3,3 V wird als Aus betrachtet. Bleibt die Spannung aus, überprüfen Sie erneut die Pinbelegung und ob die Drähte fest angeschlossen sind.
-
Vervollständigen Sie die Einrichtung auf der Samsara-Dashboard. Siehe Hilfseingang konfigurieren.
